Измерительные зонды с преобразователями Холла (ПХ)

Измерители магнитной индукции — тесламетры, выпускаемые как отечественными предприятиями, так и зарубежными фирмами, обычно комплектуются двумя типами измерительных зондов:

поперечный или плоский зонд типа «М» (рис. 1)
осевой зонд типа «С» (рис. 2)

Зонды типа «М» используются для измерения индукции магнитного поля, перпендикулярного рабочей поверхности чувствительной зоны зонда. И, соответственно, основные требования к такому зонду — плоскостность его рабочей поверхности и параллельность плоскости чувствительной зоны преобразователя и рабочей поверхности зонда

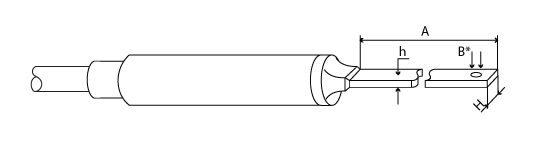

рис. 1 — плоский зонд типа «М»
* — направление воздействия индукции магнитного поля

Зонды типа «С» используются для измерения индукции магнитного поля, параллельного оси зонда. Такой зонд имеет обычно циллиндрическую форму.

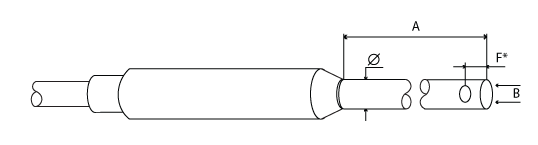

рис. 2 — осевой зонд типа «С»
* — местоположение ПХ

Таблица основных параметров измерительных зондов типов «М» и «С», выпускаемых ООО НПФ «Сенсор»

тип зонда	расстояние до чувствительного слоя, мм	размеры зонда, мм			размеры преобразователя Холла, мм	размеры чувствительного слоя, мм
		толщина (h, мм)	длина (A, мм)	ширина (H, мм)
		толщина (h, мм)	длина (A, мм)	ширина (H, мм)
M1*	0,25	0,5	80	3	2x1,5x0,35	0,45x0,15
M2*	0,1±0,01	0,3			2x1,5x0,35	0,45x0,15
M3**	0,25	0,5			1x1x0,35	0,1x0,05
M4**	0,1±0,01	0,3			1x1x0,35	0,45x0,15
M5**	0,25	0,5	80	3	1x1x0,35	0,45x0,15
M6**	0,1±0,01	0,3	80	3	1x1x0,35	0,45x0,15
M7**	0,25	0,5	80	2	1x1x0,35	0,2x0,1
M8**	0,1±0,01	0,3	80	2	1x1x0,35	0,2x0,1
M9**	0,02+0,05	1	65	7	20x7x0,35	0,3x0,1
M10***	0,075	0,15	35	3	1x1x0,07	0,3x0,1
C1*	0,35	-	1000	∅2	1x1x0,35	0,2x0,1
C2*	0,35	-	400	∅1	0,5x0,5x0,35	0,2x0,1

* — корпус зонда из металла
** — корпус зонда из стеклотекстолита
*** — металлизированный полиимид
«С» — соленоидальные

Дополнительная информация

Жало зондов «М1» имеет многослойную конструкцию: стеклотекстолит 0,2 мм, полиимидный шлейф с проводами-носителями 0,05 мм, стеклотекстолит 0,2 мм (общая толщина 0,5 мм). Жало зондов «М2» без одной позиции стеклотекстолита.
Состав конструкции стандартного зонда: жало длиной 80 мм, ручка, кабель, разъем.
Длина жала зонда — любая, кратная 40 мм. Увеличение длины жала зонда на каждые 40 мм от стандартной, увеличивает стоимость зонда на 10%.
Материал ручки — любой, по желанию заказчика.
Длина кабеля — любая, по желанию заказчика. К нему может быть поставлена соответствующая розетка или вилка.
Зонд сопровождается паспортом на ПХЭ. Конструктивные параметры — в соответствии с таблицей или требованием заказчика.
Стандартный разброс параметров зондов определяется стандартным разбросом параметров ПХЭ — 20%. Уменьшение разброса параметров зондов в поставляемой партии (отбор) до 5% увеличивает стоимость партии на 10%.
срок поставки — один месяц со дня оплаты

Возможно изготовление трехмерных зондов с ПХ для измерения магнитной индукции. Цена таких зондов — договорная.

Дополнительные вопросы и предложения присылайте по адресу: info@sensorspb.ru
